Upínací desky s permanentním magnetem

Permanentní magnetický upínač Walmag Neomicro 100 x 175 Upínače NEOMICRO v sobě spojují vysokou kvalitu a příznivou cenu. Tyto upínače se obzvláště hodí k přesnému broušení jak malých a tenkých, tak velkých a hrubých obrobků. VYSOCE PŘESNÉ BROUŠENÍ - Robustní konstrukce s výjimečnou upínací silou umožňují upínání bez deformací obrobku EXTRÉMNÍ STABILITA - Upínače NEOMICRO jsou navrženy tak, aby jako celek tvořily tuhou konstrukci. Pólová deska, rám a tělo magnetu jsou pevně mechanicky i magneticky spojeny a tím je docílena vysoká stabilita a přesnost upínače VYSOKÁ UPÍNACÍ SÍLA - Duální Neodymiový magnetický systém generuje až 130 N.cm-2 upínací síly, což je o 60% více než u klasického upínače s mikro pólováním  - Výjimečně vysoká upínací síla zajišťuje, že je obrobek pevně upnut i při plně využitém povrchu upínače. Upínací síla zůstane vysoká i po 100 000 zapnutí upínače OPRAVDU UNIVERZÁLNÍ UPÍNAČ - Unikátní mikropólování upínače umožňuje upnutí širokého spektra obrobků různých velikostí a tloušťek DLOUHÁ ŽIVOTNOST - Je zaručena pevnou pólovou deskou, která může být mnohokrát zbroušena, navíc jsou všechny pohyblivé součástky utěsněny proti vlhkosti Konstrukce Pevná pólová deska s příčným pólováním, pólovou roztečí 1,4 mm oceli a 0,5 mm mosazi Životnost (limit přebroušení): 7 mm Duální Neodymiový magnetický systém, nominální upínací síla 100 N.cm-2 Pevná ocelová základna s robustním přepínacím mechanismem Vodotěsná konstrukce Dostupné i v nerezové oceli (Stainless steel) – vysoká odolnost proti opotřebení

Permanentní magnetický upínač Walmag Neomicro 100 x 250 Upínače NEOMICRO v sobě spojují vysokou kvalitu a příznivou cenu. Tyto upínače se obzvláště hodí k přesnému broušení jak malých a tenkých, tak velkých a hrubých obrobků. VYSOCE PŘESNÉ BROUŠENÍ - Robustní konstrukce s výjimečnou upínací silou umožňují upínání bez deformací obrobku EXTRÉMNÍ STABILITA - Upínače NEOMICRO jsou navrženy tak, aby jako celek tvořily tuhou konstrukci. Pólová deska, rám a tělo magnetu jsou pevně mechanicky i magneticky spojeny a tím je docílena vysoká stabilita a přesnost upínače VYSOKÁ UPÍNACÍ SÍLA - Duální Neodymiový magnetický systém generuje až 130 N.cm-2 upínací síly, což je o 60% více než u klasického upínače s mikro pólováním  - Výjimečně vysoká upínací síla zajišťuje, že je obrobek pevně upnut i při plně využitém povrchu upínače. Upínací síla zůstane vysoká i po 100 000 zapnutí upínače OPRAVDU UNIVERZÁLNÍ UPÍNAČ - Unikátní mikropólování upínače umožňuje upnutí širokého spektra obrobků různých velikostí a tloušťek DLOUHÁ ŽIVOTNOST - Je zaručena pevnou pólovou deskou, která může být mnohokrát zbroušena, navíc jsou všechny pohyblivé součástky utěsněny proti vlhkosti Konstrukce Pevná pólová deska s příčným pólováním, pólovou roztečí 1,4 mm oceli a 0,5 mm mosazi Životnost (limit přebroušení): 7 mm Duální Neodymiový magnetický systém, nominální upínací síla 100 N.cm-2 Pevná ocelová základna s robustním přepínacím mechanismem Vodotěsná konstrukce Dostupné i v nerezové oceli (Stainless steel) – vysoká odolnost proti opotřebení

Permanentní magnetický upínač Walmag Neomill 200 x 300 Upínače NEOMILL v sobě spojují vysokou kvalitu a příznivou cenu. Tyto upínače se obzvláště hodí i k třískovému obrábění obrobků. EXTRÉMNÍ STABILITA - Upínače NEOMILL jsou navrženy tak, aby jako celek tvořily tuhou konstrukci. Pólová deska, rám a tělo magnetu jsou pevně mechanicky i magneticky spojeny a tím je docílena vysoká stabilita a přesnost upínače VYSOKÁ UPÍNACÍ SÍLA - Magnetický systém s velmi silnými neodymiovými magnety generuje až 150 N.cm-2 upínací síly, což je o 80% více než u klasického upínače s mikro pólováním Výjimečně vysoká upínací síla zajišťuje, že je obrobek pevně upnut i při plně využitém povrchu upínače. Upínací síla zůstane vysoká i po 100 000 zapnutí upínače OPRAVDU UNIVERZÁLNÍ UPÍNAČ - Unikátní mikropólování upínače umožňuje upnutí širokého spektra obrobků různých velikostí a tloušťek Konstrukce Pevná horní deska s příčným pólováním, pólovou roztečí 11 mm oceli a 4 mm mosazi Silný neodymiový magnetický systém, nominální upínací síla 150 N.cm-2 Pevná ocelová základna s robustním přepínacím mechanismem Vodotěsná konstrukce Dostupné i v nerezové oceli (Stainless steel) – vysoká odolnost proti opotřebení Aplikace Těžké broušení Frézování Vrtání Hoblování Doporučený minimální rozměr obrobku 15x15x6 mm Součásti dodávky magnetické upínací desky Koncový a boční doraz Sada upínek Inbusový klíč

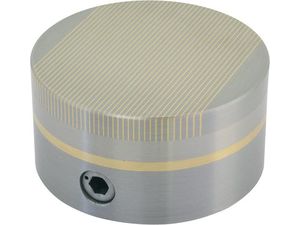

Permanentní magnetický upínač - kruhový Walmag NEOSTAR D130 Tento kruhový permanentní upínač Walmag s radiálním pólováním, má extrémně vysokou upínací sílu a je určen pro soustružení a broušení. Jeho radiální pólování pomáhá eliminovat odstředivé síly vznikající při obrábění. V permanentních magnetických upínačích najdeme vysoce zmagnetované materiály, které v určitém uspořádání umožňují upínat magnetickou ocel. Za běžných podmínek tyto upínače neztrácejí svoji magnetickou sílu. KONSTRUKCE Robustní pólová deska s radiálními póly Životnost (přebroušení limit): 5 mm Dvojitý, vysoce výkonný neodymový magnetický systém Pevná ocelová základna s robustním přepínacím mechanismem Maximální upínací síla až do 140 N.cm-2 v závislosti na velikosti upínače a obráběných komponent APLIKACE Soustružení a broušení obrobků kruhového tvaru Obrábění čela, vnitřního a vnějšího průměru je možné odděleně nebo v jedné operaci UPEVNĚNÍ UPÍNAČE NA STŮL Základna má ze spodní strany zahloubení se dvěmi až čtyřmi otvory pro upnutí na vhodnou přírubu Součásti dodávky magnetické upínací desky Přepínací klíč Magnet je, v základním provedení, dodáván bez středového vrtání Volitelné možnosti dodávky Středové vrtání Přesná středicí díra Přídavná pólová deska Pólová deska s T drážkami Sestava pólových nástavců
