- Výkon motoru [W]: 5 500
- Vzdálenost hrotů [mm]: 2 000
- Výška hrotů [mm]: 230
- Točný průměr nad ložem [mm]: 460
- Točný průměr nad sedlovou mezerou [mm]: 690
- Točný průměr nad suportem [mm]: 274
- Průchod vřetena [mm]: 80
- Upnutí vřetena: DIN 55029, D1-8"
- Rozsah otáček, 2 stupně - plynule [U.min-1]: 25 ÷ 250 / 250 ÷ 1 700
- Rozsah podélných posuvů [mm.U-1]: (42) 0,031 ÷ 1,7
- Rozsah příčných posuvů [mm.U-1]: (42) 0,014 ÷ 0,784
- Metrický závit [mm]: (41) 0,1 ÷ 14
- Palcový závit [TPI]: (60) 2 ÷ 112
- Průměr pinoly [mm]: 60
- Dráha pinoly [mm]: 130
- Kužel pinoly : MK 4
- Rozměry stroje (š x h x v) [mm]: 3 250 × 1 080 × 1 370
- Hmotnost ca. [kg]: 2 310
Univerzální soustruh Bernardo SOLID 460 x 2000 Vario s digitálním odměřováním
BER031322XL
03-1322XL
Nadlimitní doprava
Univerzální soustruh Bernardo SOLID 460 x 2000 Vario s digitálním odměřováním
výkon 5,5 kW, točná délka 2000 mm, točný průměr nad ložem 460 mm, otáčky (2 st. - plynule) 25 ÷ 1700 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 80 mm, kužel pinoly MK 4, zdvih pinoly 130 mm, rozměry 3250 x 1080 x 1370 mm
641 154,80 Kč
529 880,00 Kč
bez DPH
Vhodné příslušenství
BER442054
Sada soustružnických nožů HM 20 mm, 6 ks, se seřiz. klíčem
Sada soustružnických nožů HM 20 mm, 6 ks, se seřizovacím klíčem
12 ks skladem
6 197,62 Kč
Koupit
BER214059
Příruba sklíčidla s krátkým kuželem Bernardo FL-250/D8, DIN 55029, litinová
Příruba s krát.kuželem FL, 250/D8 ,litina,DIN 55029
Do 10 dnů
4 750,46 Kč
Koupit
BER214109
Příruba sklíčidla s krátkým kuželem Bernardo FLD-250/D8, polotovar, DIN 55029
Do 10 dnů
5 914,48 Kč
Koupit
BER210837
4čelisťové sklíčidlo Bernardo Standard DK12-250/D8, DIN 55029, litinové
2 ks skladem
16 453,58 Kč
Koupit
BER212003F
4čelisťové sklíčidlo Bernardo PS4-250, DIN 6350, litinové
Standard-4-čel.sklíčidlo,PS4-250, litina,DIN 6350
Do 10 dnů
15 572,70 Kč
Koupit
BER210868
Měkké monoblokové čelisti Bernardo DSJ-DK12-250
1 ks skladem
4 813,38 Kč
Koupit
BER213205
Měkké monoblokové čelisti Bernardo SJ-PS3-250
Čelisti měkké monoblokové SJ-PS3-250
Dostupnost na dotaz
5 379,66 Kč
Koupit
BER213223
Měkké monoblokové čelisti Bernardo SJ-PS4-250
Čelisti měkké monoblokové SJ-PS4-250
Dostupnost na dotaz
7 015,58 Kč
Koupit
BER213243
Měkké výměnné čelisti Bernardo STJ-PS3-250
Měkké čelisti pro sklíčidlo STJ-PS3-250
Do 10 dnů
3 271,84 Kč
Koupit
BER213323
Reverzní čelisti Bernardo TJ-PS3-250
Reverzní čelisti TJ-PS3-250
Do 10 dnů
5 065,06 Kč
Koupit
BER213283
Základní čelisti Bernardo MJ-PS3-250
Základní čelisti MJ-PS3-250
Do 10 dnů
5 379,66 Kč
Koupit
BER231007B1
Výměnný držák 25 x120mm s přímou vložkou vel.B
Výměnný držák 25 x120mm s přímou vložkou vel.B
Dostupnost na dotaz
4 372,94 Kč
Koupit
BER231007B4
Výměnný držák 32 x140mm s přímou vložkou vel.B
Výměnný držák 32 x140mm s přímou vložkou vel.B
Do 10 dnů
4 058,34 Kč
Koupit
BER231012
Výměnný držák 32x130 mm s prizmatickou vložkou,vel B
Výměnný držák 32x130 mm s prizmat.vložkou,vel B
Do 10 dnů
3 775,20 Kč
Koupit
BER221094
Kleštinový upínač Bernardo 5C s upnutím D1-8
Kleštinový upínač Bernardo 5C s upnutím D1-8
2 ks skladem
10 602,02 Kč
Koupit
BER221097
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
2 ks skladem
9 752,60 Kč
Koupit
BER221060
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, …
Nejmenší průměr [mm]: 35
Největší průměr [mm]: 125
Upínání - kužel: MK4
6 ks skladem
5 442,58 Kč
Koupit
BER221042
Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami
4 ks skladem
5 694,26 Kč
Koupit
BER221003
Spřažený otočný hrot MK4. Typ PC
Otočný hrot PC - MK 4
Univerzální provedení pro všechny druhy obrábění (hrubování, dokončování, jemné soustružení a kopírování).
Tělo a otočný hrot jsou z nástrojové oceli, kalené a broušené.
Vysoká přesnost obvodové házivosti.
Bezúdržbové provedení - trvalá náplň maziva, úhel hrotu 60°.
2 ks skladem
2 894,32 Kč
Koupit
BER221026
Otočný hrot pro velké výkony Bernardo NCK-A MK 4
Otočný hrot pro velké výkony Bernardo NCK-A MK 4
2 ks skladem
4 813,38 Kč
Koupit
BER221072
Revolverová hlava Bernardo MK 4 (6polohová)
Revolverová hlava Bernardo MK 4 - 6 polohTato hlava je dodávána bez příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).
1 ks skladem
5 190,90 Kč
Koupit
BER221077
Nástavce k revolverové hlavě Bernardo MK 4
Nástavce a příslušenství k revolverové hlavě Bernardo
MK 4
Sada příslušenství, které je dodáváno samostatně pro jednotlivé
velikosti revolverových hlav (MK 2, MK 3, MK 4).
Obsah sady v dřevěné krabičce - 21 ks
příslušenství:
1 ks upínací pouzdro pro kleštiny ER20 (rozsah upínání 1 - 13 mm)
2 ks zubové sklíčidlo 1 - 16 mm, včetně upínacího trnu
1 ks otočný hrot MK 2
6 ks závitnice M 3 - M 16
9 ks vložka pro závitník M 3 - M 16
2 ks držák pro závitnice, popřípadě vložka pro závitníky
1 ks skladem
8 966,10 Kč
Koupit
BER031811
Přípravek pro soustružení kuželů pro soustruh Bernardo Solid 460
Přípravek pro soustružení kuželů na soustruzích Bernardo Solid 460
Vodicí / kopírovací pravítko pro soustružení kuželů určené pro následnou instalaci na soustruhu
Délka vodicího pravítka [mm]: 455
Nastavení úhlu [°]: ±8
Určeno pro
Solid 460 x 1000
Solid 460 x 1500
Solid 460 x 1000 Vario
Solid 460 x 1500 Vario
Dostupnost na dotaz
21 329,88 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
21 ks skladem
1 331,00 Kč
Koupit
BER532012
Nivelační kyvný prvek Bernardo NE 160
Nivelační kyvný prvek Bernardo NE 160Nivelační kyvný prvek slouží k ustavení stroje i na nerovném povrchu a to bez nutnosti kotvení. Prvek eliminuje vibrace stroje a je výškově nastavitelný.
43 ks skladem
1 761,76 Kč
Koupit
BER442054
Sada soustružnických nožů HM 20 mm, 6 ks, se seřiz. klíčem
Sada soustružnických nožů HM 20 mm, 6 ks, se seřizovacím klíčem
12 ks skladem
6 197,62 Kč
Koupit
BER214059
Příruba sklíčidla s krátkým kuželem Bernardo FL-250/D8, DIN 55029, litinová
Příruba s krát.kuželem FL, 250/D8 ,litina,DIN 55029
Do 10 dnů
4 750,46 Kč
Koupit
BER214109
Příruba sklíčidla s krátkým kuželem Bernardo FLD-250/D8, polotovar, DIN 55029
Do 10 dnů
5 914,48 Kč
Koupit
BER210837
4čelisťové sklíčidlo Bernardo Standard DK12-250/D8, DIN 55029, litinové
2 ks skladem
16 453,58 Kč
Koupit
BER212003F
4čelisťové sklíčidlo Bernardo PS4-250, DIN 6350, litinové
Standard-4-čel.sklíčidlo,PS4-250, litina,DIN 6350
Do 10 dnů
15 572,70 Kč
Koupit
BER210868
Měkké monoblokové čelisti Bernardo DSJ-DK12-250
1 ks skladem
4 813,38 Kč
Koupit
BER213205
Měkké monoblokové čelisti Bernardo SJ-PS3-250
Čelisti měkké monoblokové SJ-PS3-250
Dostupnost na dotaz
5 379,66 Kč
Koupit
BER213223
Měkké monoblokové čelisti Bernardo SJ-PS4-250
Čelisti měkké monoblokové SJ-PS4-250
Dostupnost na dotaz
7 015,58 Kč
Koupit
BER213243
Měkké výměnné čelisti Bernardo STJ-PS3-250
Měkké čelisti pro sklíčidlo STJ-PS3-250
Do 10 dnů
3 271,84 Kč
Koupit
BER213323
Reverzní čelisti Bernardo TJ-PS3-250
Reverzní čelisti TJ-PS3-250
Do 10 dnů
5 065,06 Kč
Koupit
BER213283
Základní čelisti Bernardo MJ-PS3-250
Základní čelisti MJ-PS3-250
Do 10 dnů
5 379,66 Kč
Koupit
BER231007B1
Výměnný držák 25 x120mm s přímou vložkou vel.B
Výměnný držák 25 x120mm s přímou vložkou vel.B
Dostupnost na dotaz
4 372,94 Kč
Koupit
BER231007B4
Výměnný držák 32 x140mm s přímou vložkou vel.B
Výměnný držák 32 x140mm s přímou vložkou vel.B
Do 10 dnů
4 058,34 Kč
Koupit
BER231012
Výměnný držák 32x130 mm s prizmatickou vložkou,vel B
Výměnný držák 32x130 mm s prizmat.vložkou,vel B
Do 10 dnů
3 775,20 Kč
Koupit
BER221094
Kleštinový upínač Bernardo 5C s upnutím D1-8
Kleštinový upínač Bernardo 5C s upnutím D1-8
2 ks skladem
10 602,02 Kč
Koupit
BER221097
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
2 ks skladem
9 752,60 Kč
Koupit
BER221060
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, …
Nejmenší průměr [mm]: 35
Největší průměr [mm]: 125
Upínání - kužel: MK4
6 ks skladem
5 442,58 Kč
Koupit
BER221042
Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami
4 ks skladem
5 694,26 Kč
Koupit
BER221003
Spřažený otočný hrot MK4. Typ PC
Otočný hrot PC - MK 4
Univerzální provedení pro všechny druhy obrábění (hrubování, dokončování, jemné soustružení a kopírování).
Tělo a otočný hrot jsou z nástrojové oceli, kalené a broušené.
Vysoká přesnost obvodové házivosti.
Bezúdržbové provedení - trvalá náplň maziva, úhel hrotu 60°.
2 ks skladem
2 894,32 Kč
Koupit
BER221026
Otočný hrot pro velké výkony Bernardo NCK-A MK 4
Otočný hrot pro velké výkony Bernardo NCK-A MK 4
2 ks skladem
4 813,38 Kč
Koupit
BER221072
Revolverová hlava Bernardo MK 4 (6polohová)
Revolverová hlava Bernardo MK 4 - 6 polohTato hlava je dodávána bez příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).
1 ks skladem
5 190,90 Kč
Koupit
BER221077
Nástavce k revolverové hlavě Bernardo MK 4
Nástavce a příslušenství k revolverové hlavě Bernardo
MK 4
Sada příslušenství, které je dodáváno samostatně pro jednotlivé
velikosti revolverových hlav (MK 2, MK 3, MK 4).
Obsah sady v dřevěné krabičce - 21 ks
příslušenství:
1 ks upínací pouzdro pro kleštiny ER20 (rozsah upínání 1 - 13 mm)
2 ks zubové sklíčidlo 1 - 16 mm, včetně upínacího trnu
1 ks otočný hrot MK 2
6 ks závitnice M 3 - M 16
9 ks vložka pro závitník M 3 - M 16
2 ks držák pro závitnice, popřípadě vložka pro závitníky
1 ks skladem
8 966,10 Kč
Koupit
BER031811
Přípravek pro soustružení kuželů pro soustruh Bernardo Solid 460
Přípravek pro soustružení kuželů na soustruzích Bernardo Solid 460
Vodicí / kopírovací pravítko pro soustružení kuželů určené pro následnou instalaci na soustruhu
Délka vodicího pravítka [mm]: 455
Nastavení úhlu [°]: ±8
Určeno pro
Solid 460 x 1000
Solid 460 x 1500
Solid 460 x 1000 Vario
Solid 460 x 1500 Vario
Dostupnost na dotaz
21 329,88 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
21 ks skladem
1 331,00 Kč
Koupit
BER532012
Nivelační kyvný prvek Bernardo NE 160
Nivelační kyvný prvek Bernardo NE 160Nivelační kyvný prvek slouží k ustavení stroje i na nerovném povrchu a to bez nutnosti kotvení. Prvek eliminuje vibrace stroje a je výškově nastavitelný.
43 ks skladem
1 761,76 Kč
Koupit
Univerzální soustruh Bernardo SOLID 460 x 2000 Vario s digitálním odměřováním
Univerzální soustruhy Solid 460 Vario byly speciálně navrženy tak, aby
kusová a malosériová výroba byla ekonomická a efektivní.
Vzhledem ke snadnému a přesnému ovládání jsou tyto modely soustruhů vhodné
pro strojírenskou a individuální výrobu v kovoobráběcích dílnách.
- Moderní uložení hlavního vřetena v kuličkových ložiscích s kosoúhlým stykem
- Standardně je v dodávce delta-frekvenční měnič s vysokým točivým momentem motoru při nízkých otáčkách a konstantní otáčky při zatížení
- Plynulá regulace otáček s odečítáním na digitálním displeji
- Kalená a broušená ozubená kola a hřídele i v posuvové skříni
- Revolverový doraz obsahuje 4 nastavitelné vačky pro automatické vypnutí podélného posuvu
- Snadné a přehledné přepínání pro posuvy a závity s vodicím a tažným vřetenem (šroubem)
- Ozubená kola v převodech jsou velkoryse dimenzována, kalena a broušena
- Snadné, hladné a přesné nastavení otáček a velikostí posuvů
- Extrémně tuhé a vibracím odolné lože je odlito z jednoho kusu, tím plní nezbytné předpoklady pro přesný a klidný chod soustruhu při soustružení.
Konkurenční výhody soustruhů Bernardo Solid 460
-
Magnetická brzda vřetena
Soustruh je v základu vybaven magnetickou brzdou vřetena podle požadavků evropské normy EN ISO 23125. V nouzové situaci během několika otáček dojde k zastavení a klidové pozici.
-
Kvalitní 3-čelisťové sklíčidlo
Standardně jsou dodávána sklíčidla vhodná pro 2 000 ot./min, která s rezervou překonávají požadavky normy DIN 6386. Svou velikostí jsou sklíčidla Camlock 8" určena pro velký rozsah a bezpečné upnutí obrobku.
-
Digitální displej přímo na suportu
S cílem zajistit větší komfort a ergonomii obsluhy je displej digitálního odměřování stále v zorném poli obsluhy díky montáži displeje přímo na pojízdném suportu soustruhu.
-
Rychloupínací nožový držák
Soustruh Bernardo Solid je standardně dodáván s rychloupínacím nožovým držákem Multifix vel. B. Oproti jinému výrobci, jsou ve standardní dodávce 4 výměnné držáky nástrojů.
-
Dostatečně dimenzované vřeteno soustruhu
Průchodnost vřetene u soustruhu Bernardo Solid byla zvětšena až na 80 mm pro snadné obrábění dlouhých obrobků… Velikost upínání sklíčidel Camlock 8" dle DIN 55029 je bohatě dimenzována pro velký rozsah a bezpečné upnutí obrobku.
Součásti dodávky soustruhu Bernardo
- 3-osé digitální odměřování polohy
- 3-čelisťové sklíčidlo PS3-250 mm / D8
- Pevná luneta - průměr. max. 150 mm
- Pohyblivá luneta - průměr. max. 110 mm
- Počáteční náplň olejem Shell Tellus 46
- Lícní deska pr. 350 mm
- Rychloupínací nožový držák
- Ochraný štít u nožového držáku
- Nožní pedál s funkcí brzdy dle norem CE
- Chladicí zařízení
- Frekvenční měnič
- Kluzná třecí spojka
- Výměnná kola (pro soustružení závitů)
- Redukční pouzdro
- 2x pevný hrot
- Indikátor závitů
- LED - pracovní světlo
- Třísková zadní stěna
- Obslužné a servisní nářadí
Technické parametry
BER031264XL
Doporučujeme
Nadlimitní doprava

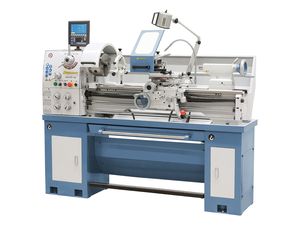

Univerzální soustruh Bernardo Master 180 s digitálním odměřováním
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 51 mm, kužel pinoly MK 4, zdvih pinoly 110 mm, rozměry 1920 x 750 x 1600 mm
1 ks skladem
171 820,00 Kč
Koupit
BER031289BXL
Doporučujeme
Nadlimitní doprava
Univerzální soustruh Bernardo Master 400 s digitálním odměřováním
napájecí napětí 400 V, výkon 2,2 kW, točná délka 1000 mm, točný průměr nad ložem 400 mm, otáčky (12 st.) 45 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 100 mm, rozměry 1860 x 800 x 1600 mm
1 ks skladem
235 950,00 Kč
Koupit
BER031263XL
Nadlimitní doprava
Univerzální soustruh Bernardo Master 180
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 51 mm, kužel pinoly MK 4, zdvih pinoly 110 mm, rozměry 1920 x 750 x 1600 mm
Dostupnost na dotaz
182 468,00 Kč
Koupit
BER031301XL
Nadlimitní doprava
Univerzální soustruh Bernardo SMART 410 x 1000 Vario s digit.odměřováním
výkon 5,5 kW, točná délka 1000 mm, točný průměr nad ložem 410 mm, otáčky (2 st. - plynule) 30 ÷ 3000 U.min-1, provedení vřetena DIN 55029, D1 - 6“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 120 mm, rozměry 2030 x 1000 x 1450 mm
2 ks skladem
408 610,95 Kč
Koupit
BER031311XL
Nadlimitní doprava
Soustruh Bernardo Solid 460 x 1000 s digitálním zobrazováním
výkon 5,5 kW, točná délka 1000 mm, točný průměr nad ložem 460 mm, otáčky (12 st.) 25 ÷ 1700 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 80 mm, kužel pinoly MK 4, zdvih pinoly 130 mm, rozměry 2200 x 1080 x 1370 mm
1 ks skladem
477 594,26 Kč
Koupit
BER031272XL
Nadlimitní doprava

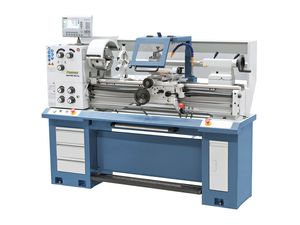

Univerzální soustruh Bernardo Master 360 Pro s digitálním odměřováním
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 52 mm, kužel pinoly MK 3, zdvih pinoly 100 mm, rozměry 1825 x 750 x 1600 mm
1 ks skladem
229 900,00 Kč
Koupit
BER031297XL
Nadlimitní doprava
Univerzální soustruh Bernardo SMART 410 x 1000 s digitálním odměřováním
výkon 3,3/4,5 kW, točná délka 1000 mm, točný průměr nad ložem 410 mm, otáčky (16 st.) 45 ÷ 1800 U.min-1, provedení vřetena DIN 55029, D1 - 6“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 120 mm, rozměry 2030 x 1000 x 1450 mm
2 ks skladem
387 901,80 Kč
Koupit
BER031320XL
Nadlimitní doprava
Univerzální soustruh Bernardo SOLID 460 x 1000 Vario s digit.odměřováním
výkon 5,5 kW, točná délka 1000 mm, točný průměr nad ložem 460 mm, otáčky (2 st. - plynule) 30 ÷ 1700 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 80 mm, kužel pinoly MK 4, zdvih pinoly 130 mm, rozměry 2200 x 1080 x 1370 mm
1 ks skladem
575 088,80 Kč
Koupit
