- Výkon motoru [W]: 7 500
- Vzdálenost hrotů [mm]: 2 000
- Výška hrotů [mm]: 330
- Točný průměr nad ložem [mm]: 660
- Točný průměr nad sedlovou mezerou [mm]: 900
- Točný průměr nad suportem [mm]: 460
- Šíře lože [mm]: 400
- Průchod vřetena [mm]: 105
- Upnutí vřetena: DIN 55029, D1 - 8"
- Rozsah otáček, plynule [U.min-1]: (4) 16 ÷ 70 / 50 ÷ 215 / 100 ÷ 475 / 350 ÷ 1 500
- Rozsah podélných posuvů [mm.U-1]: (25) 0,044 ÷ 1,48
- Rozsah příčných posuvů [mm.U-1]: (25) 0,022 ÷ 0,740
- Metrický závit [mm]: (54) 0,45 ÷ 120
- Palcový závit [TPI]: (60) 7/16 ÷ 80
- Průměr pinoly [mm]: 90
- Dráha pinoly [mm]: 235
- Kužel pinoly: MK 5
- Rozměry stroje (š x h x v) [mm]: 3 630 × 1 200 × 1 520
- Hmotnost ca. [kg]: 2 900
Produkční soustruh Bernardo Titan 660 x 2000 Vario s digit.odměřováním
BER031354XL
03-1354XL
Nadlimitní doprava
Produkční soustruh Bernardo Titan 660 x 2000 Vario s digit.odměřováním
Produkční soustruh Vario s digitálním odměřováním, napájecí napětí 400 V, výkon 7,5 kW, točná délka 2000 mm, točný průměr nad suportem 460 mm, otáčky (4 st. - plynule) 25 ÷ 1600 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 105 mm, kužel pinoly MK 5, zdvih pinoly 235 mm, rozměry 3630 x 1200 x 1520 mm
948 204,40 Kč
783 640,00 Kč
bez DPH
Vhodné příslušenství
BER442054

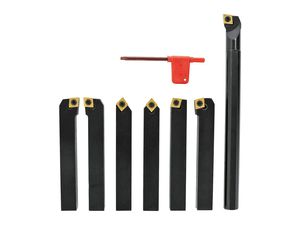

Sada soustružnických nožů HM 20 mm, 6 ks, se seřiz. klíčem
Sada soustružnických nožů HM 20 mm, 6 ks, se seřizovacím klíčem
12 ks skladem
6 197,62 Kč
Koupit
BER215070
4čelisťové nesoustředné sklíčidlo Bernardo K72-400/D8, DIN 55029
1 ks skladem
21 833,24 Kč
Koupit
BER215070B
4čelisťové nesoustředné sklíčidlo Bernardo 400/D8
Do 10 dnů
21 833,24 Kč
Koupit
BER214061

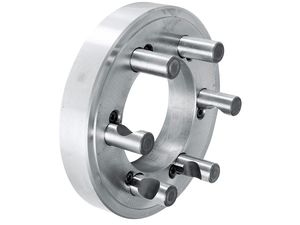

Příruba sklíčidla s krátkým kuželem Bernardo FL-315/D8, DIN 55029, litinová
Příruba s krát.kuželem FL, 315/D8 ,litina,DIN 55029
Do 10 dnů
7 990,84 Kč
Koupit
BER214063
Příruba sklíčidla s krátkým kuželem Bernardo FL-400/D8, DIN 55029, litinová
Příruba s krát.kuželem FL, 400/D8,litina,DIN 55029
Do 10 dnů
12 584,00 Kč
Koupit
BER212042F
Přesné 4čelisťové sklíčidlo Bernardo PO4-315/D8, DIN 55029, ocelové
Dostupnost na dotaz
52 538,20 Kč
Koupit
BER211049F
Přesné 3čelisťové sklíčidlo Bernardo PO3-400/D8, DIN 55029, ocelové
Dostupnost na dotaz
61 661,60 Kč
Koupit
BER213206
Měkké monoblokové čelisti Bernardo SJ-PS3-315
Čelisti měkké monoblokové SJ-PS3-315
5 ks skladem
7 896,46 Kč
Koupit
BER213207
Měkké monoblokové čelisti Bernardo SJ-PS3-400
Čelisti měkké monoblokové SJ-PS3-400
Do 10 dnů
11 451,44 Kč
Koupit
BER213224
Měkké monoblokové čelisti Bernardo SJ-PS4-315
Čelisti měkké monoblokové SJ-PS4-315
Dostupnost na dotaz
9 375,08 Kč
Koupit
BER231008C3

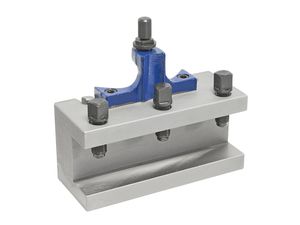

Výměnný držák 40 x150mm s přímou vložkou vel.C
Výměnný držák 40 x150mm s přímou vložkou vel.C
1 ks skladem
5 190,90 Kč
Koupit
BER231008C5
Výměnný držák 45 x170mm s přímou vložkou vel.C
Výměnný držák 45 x170mm s přímou vložkou vel.C
Do 10 dnů
6 071,78 Kč
Koupit
BER231013
Výměnný držák 40x160 mm s prizmatickou vložkou,vel C
Výměnný držák 40x160 mm s prizmat.vložkou,vel C
Do 10 dnů
4 781,92 Kč
Koupit
BER221094

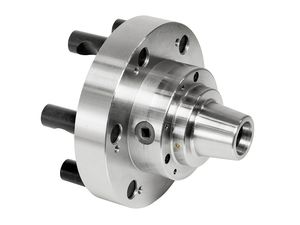

Kleštinový upínač Bernardo 5C s upnutím D1-8
Kleštinový upínač Bernardo 5C s upnutím D1-8
2 ks skladem
10 602,02 Kč
Koupit
BER221097
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
2 ks skladem
9 752,60 Kč
Koupit
BER221065
Otočný kuželový hrot Bernardo MK 5 / 150mm
Otočný kuželový hrot Bernardo MK 5 / 150 mm
Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, …
Nejmenší průměr [mm]: 50
Největší průměr [mm]: 150
Upínání - kužel: MK5
1 ks skladem
7 393,10 Kč
Koupit
BER221043
Otočný hrot Bernardo SMA - MK 5 se 7 vyměnitelnými vložkami
Otočný středící hrot SMA - MK 2
3 ks skladem
6 669,52 Kč
Koupit
BER221004
Spřažený otočný hrot MK5. Typ PC
Otočný hrot PC - MK 5
Univerzální provedení pro všechny druhy obrábění (hrubování, dokončování, jemné soustružení a kopírování).
Tělo a otočný hrot jsou z nástrojové oceli, kalené a broušené.
Vysoká přesnost obvodové házivosti.
Bezúdržbové provedení - trvalá náplň maziva, úhel hrotu 60°.
4 ks skladem
3 460,60 Kč
Koupit
BER221027
Otočný hrot pro velké výkony Bernardo NCK-A MK 5
Otočný hrot pro velké výkony Bernardo NCK-A MK 5
Do 10 dnů
7 770,62 Kč
Koupit
BER031813
Přípravek pro soustružení kuželů pro soustruh Bernardo Titan 660 / 800
Přípravek pro soustružení kuželů na soustruzích Bernardo Titan 660 a 800
Vodicí / kopírovací pravítko pro soustružení kuželů určené pro následnou instalaci na soustruhu
Délka vodicího pravítka [mm]: 405
Nastavení úhlu [°]: ±8
Určeno pro
Titan 660 x 1500
Titan 660 x 2000
Titan 660 x 3000
Titan 800 x 2000
Titan 800 x 3000
Titan 660 x 1500 Vario
Titan 660 x 2000 Vario
Titan 660 x 3000 Vario
Titan 800 x 2000 Vario
Titan 800 x 3000 Vario
Do 10 dnů
24 412,96 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
21 ks skladem
1 331,00 Kč
Koupit
BER532012
Nivelační kyvný prvek Bernardo NE 160
Nivelační kyvný prvek Bernardo NE 160Nivelační kyvný prvek slouží k ustavení stroje i na nerovném povrchu a to bez nutnosti kotvení. Prvek eliminuje vibrace stroje a je výškově nastavitelný.
43 ks skladem
1 761,76 Kč
Koupit
BER442054
Sada soustružnických nožů HM 20 mm, 6 ks, se seřiz. klíčem
Sada soustružnických nožů HM 20 mm, 6 ks, se seřizovacím klíčem
12 ks skladem
6 197,62 Kč
Koupit
BER215070
4čelisťové nesoustředné sklíčidlo Bernardo K72-400/D8, DIN 55029
1 ks skladem
21 833,24 Kč
Koupit
BER215070B
4čelisťové nesoustředné sklíčidlo Bernardo 400/D8
Do 10 dnů
21 833,24 Kč
Koupit
BER214061
Příruba sklíčidla s krátkým kuželem Bernardo FL-315/D8, DIN 55029, litinová
Příruba s krát.kuželem FL, 315/D8 ,litina,DIN 55029
Do 10 dnů
7 990,84 Kč
Koupit
BER214063
Příruba sklíčidla s krátkým kuželem Bernardo FL-400/D8, DIN 55029, litinová
Příruba s krát.kuželem FL, 400/D8,litina,DIN 55029
Do 10 dnů
12 584,00 Kč
Koupit
BER212042F
Přesné 4čelisťové sklíčidlo Bernardo PO4-315/D8, DIN 55029, ocelové
Dostupnost na dotaz
52 538,20 Kč
Koupit
BER211049F
Přesné 3čelisťové sklíčidlo Bernardo PO3-400/D8, DIN 55029, ocelové
Dostupnost na dotaz
61 661,60 Kč
Koupit
BER213206
Měkké monoblokové čelisti Bernardo SJ-PS3-315
Čelisti měkké monoblokové SJ-PS3-315
5 ks skladem
7 896,46 Kč
Koupit
BER213207
Měkké monoblokové čelisti Bernardo SJ-PS3-400
Čelisti měkké monoblokové SJ-PS3-400
Do 10 dnů
11 451,44 Kč
Koupit
BER213224
Měkké monoblokové čelisti Bernardo SJ-PS4-315
Čelisti měkké monoblokové SJ-PS4-315
Dostupnost na dotaz
9 375,08 Kč
Koupit
BER231008C3
Výměnný držák 40 x150mm s přímou vložkou vel.C
Výměnný držák 40 x150mm s přímou vložkou vel.C
1 ks skladem
5 190,90 Kč
Koupit
BER231008C5
Výměnný držák 45 x170mm s přímou vložkou vel.C
Výměnný držák 45 x170mm s přímou vložkou vel.C
Do 10 dnů
6 071,78 Kč
Koupit
BER231013
Výměnný držák 40x160 mm s prizmatickou vložkou,vel C
Výměnný držák 40x160 mm s prizmat.vložkou,vel C
Do 10 dnů
4 781,92 Kč
Koupit
BER221094
Kleštinový upínač Bernardo 5C s upnutím D1-8
Kleštinový upínač Bernardo 5C s upnutím D1-8
2 ks skladem
10 602,02 Kč
Koupit
BER221097
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
2 ks skladem
9 752,60 Kč
Koupit
BER221065
Otočný kuželový hrot Bernardo MK 5 / 150mm
Otočný kuželový hrot Bernardo MK 5 / 150 mm
Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, …
Nejmenší průměr [mm]: 50
Největší průměr [mm]: 150
Upínání - kužel: MK5
1 ks skladem
7 393,10 Kč
Koupit
BER221043
Otočný hrot Bernardo SMA - MK 5 se 7 vyměnitelnými vložkami
Otočný středící hrot SMA - MK 2
3 ks skladem
6 669,52 Kč
Koupit
BER221004
Spřažený otočný hrot MK5. Typ PC
Otočný hrot PC - MK 5
Univerzální provedení pro všechny druhy obrábění (hrubování, dokončování, jemné soustružení a kopírování).
Tělo a otočný hrot jsou z nástrojové oceli, kalené a broušené.
Vysoká přesnost obvodové házivosti.
Bezúdržbové provedení - trvalá náplň maziva, úhel hrotu 60°.
4 ks skladem
3 460,60 Kč
Koupit
BER221027
Otočný hrot pro velké výkony Bernardo NCK-A MK 5
Otočný hrot pro velké výkony Bernardo NCK-A MK 5
Do 10 dnů
7 770,62 Kč
Koupit
BER031813
Přípravek pro soustružení kuželů pro soustruh Bernardo Titan 660 / 800
Přípravek pro soustružení kuželů na soustruzích Bernardo Titan 660 a 800
Vodicí / kopírovací pravítko pro soustružení kuželů určené pro následnou instalaci na soustruhu
Délka vodicího pravítka [mm]: 405
Nastavení úhlu [°]: ±8
Určeno pro
Titan 660 x 1500
Titan 660 x 2000
Titan 660 x 3000
Titan 800 x 2000
Titan 800 x 3000
Titan 660 x 1500 Vario
Titan 660 x 2000 Vario
Titan 660 x 3000 Vario
Titan 800 x 2000 Vario
Titan 800 x 3000 Vario
Do 10 dnů
24 412,96 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
21 ks skladem
1 331,00 Kč
Koupit
BER532012
Nivelační kyvný prvek Bernardo NE 160
Nivelační kyvný prvek Bernardo NE 160Nivelační kyvný prvek slouží k ustavení stroje i na nerovném povrchu a to bez nutnosti kotvení. Prvek eliminuje vibrace stroje a je výškově nastavitelný.
43 ks skladem
1 761,76 Kč
Koupit
Produkční soustruh Bernardo Titan 660 x 2000 Vario s digit.odměřováním
Produkční soustruhy Bernardo Titan 660 a Titan 800 Vario se vyznačují vysokou
přesností a velkým výkonem. Jsou určeny pro střední až těžké obráběcí práce.
Tyto soustruhy naleznou využití při ekonomické kusové i sériové produkci výrobků
ve strojírenství, opravárenství, výrobě, atd.
Významnou předností tohoto soustruhu je vysoká úroveň kroutícího momentu v nízkých otáčkách a přibližně konstantní otáčky při zatížení.
- Zesílené a pro snížení vibrací silně žebrované lože
- Kompletní výbava: 3-osé odměřování polohy, rychloupínací nožový držák, ocelové 3-čelisťové sklíčidlo a mnoho dalšího příslušenství
- Regulace otáček (plynulá), umístěná na krytu vřeteníku, umožňuje přizpůsobit otáčky a posuv pro ideální řezné podmínky
- Moderní uložení hlavního vřetena v nastavitelných kuželíkových ložiscích
- Podélný a příčný rychloposuv redukují neproduktivní časy
- Velký otvor vrtání vřetene (105 mm) pro obrobky s velkým průměrem
- Koník s jemným odměřováním lze stranově přestavit pro soustružení kuželů
- Elektromechanická nožní brzda snižuje neproduktivní časy
- Měkký rozběh pomocí mechanické lamelové spojky
Konkurenční výhody soustruhů Bernardo Titan 560
-
Magnetická brzda vřetena
Soustruh je v základu vybaven magnetickou brzdou vřetena podle požadavků evropské normy EN ISO 23125. V nouzové situaci během několika otáček dojde k zastavení a klidové pozici.
-
Kvalitní 3-čelisťové sklíčidlo
Standardně jsou dodávána sklíčidla vhodná pro 1 650 ot./min, která s rezervou překonávají požadavky normy DIN 6386. Svou velikostí jsou sklíčidla Camlock 8" určena pro velký rozsah a bezpečné upnutí obrobku.
-
Digitální displej přímo na suportu
S cílem zajistit větší komfort a ergonomii obsluhy je displej digitálního odměřování stále v zorném poli obsluhy díky montáži displeje přímo na pojízdném suportu soustruhu.
-
Rychloupínací nožový držák
Soustruh Bernardo Solid je standardně dodáván s rychloupínacím nožovým držákem Multifix vel. C. Oproti jinému výrobci, jsou ve standardní dodávce 4 výměnné držáky nástrojů.
-
Dostatečně dimenzované vřeteno soustruhu
Průchodnost vřetene u soustruhu Bernardo Titan byla zvětšena až na 105 mm pro snadné obrábění dlouhých obrobků… Velikost upínání sklíčidel Camlock 8" dle DIN 55029 je bohatě dimenzována pro velký rozsah a bezpečné upnutí obrobku.
Součásti dodávky soustruhu Bernardo Titan
- Frekvenční měnič
- Rychloposuv podélný a příčný
- 3-osé digitální odměřování polohy ES-12 V
- Ocelové 3-čelisťové sklíčidlo PO3-315 mm / D8
- Lícní deska pr. 500 mm
- Pevná luneta - průměr. max. 180 mm
- Pohyblivá luneta - průměr. max. 100 mm
- 2x pevný hrot
- Nožní pedál s funkcí brzdy dle norem CE
- Počáteční náplň olejem Shell Tellus 46
- Rychloupínací nožový držák
- Ochraný štít u nožového držáku
- Kluzná třecí spojka
- Chladicí zařízení
- LED - pracovní světlo
- Výměnná kola (pro soustružení závitů)
- Redukční pouzdro
- Třísková zadní stěna
- Uložení kabelů v energetickém řetězu
- Obslužné a servisní nářadí
Technické parametry
BER031352XL
Nadlimitní doprava
Produkční soustruh Bernardo Titan 660 x 3000 - vč. digit. odměřování 3 os
Produkční soustruh s digitálním odměřováním, napájecí napětí 400 V, výkon 7,5 kW, točná délka 3000 mm, točný průměr nad suportem 460 mm, otáčky (16 st.) 25 ÷ 1600 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 105 mm, kužel pinoly MK 5, zdvih pinoly 235 mm, rozměry 4700 x 1200 x 1520 mm
Do 10 dnů
973 057,80 Kč
Koupit
BER031351XL
Doporučujeme
Nadlimitní doprava
Produkční soustruh Bernardo Titan 660 x 2000 - vč. digit. indikace ve 3 osách
Produkční soustruh s digitálním odměřováním, napájecí napětí 400 V, výkon 7,5 kW, točná délka 2000 mm, točný průměr nad suportem 460 mm, otáčky (16 st.) 25 ÷ 1600 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 105 mm, kužel pinoly MK 5, zdvih pinoly 235 mm, rozměry 3630 x 1200 x 1520 mm
Do 10 dnů
877 419,40 Kč
Koupit
BER031357XL
Stroj výroba
Nadlimitní doprava
Soustruh Bernardo Titan 800 x 3000 s digitálním odměřováním
výkon 7,5 kW, točná délka 3000 mm, točný průměr nad ložem 800 mm, otáčky (16 st.) 25 ÷ 1600 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 105 mm, kužel pinoly MK 5, zdvih pinoly 235 mm, rozměry 4800 x 1320 x 1580 mm
Do 10 dnů
1 032 202,60 Kč
Koupit
PRO25015015
Nadlimitní doprava
Univerzální soustruh Proma SPI-1500 s digitálním odměřováním
napájecí napětí 400 V, výkon 7,5 kW, točná délka 1500 mm, točný průměr nad ložem 660 mm, otáčky (12 st.) 36 ÷ 1600 U.min-1, kužel vřetena MK 7, průchod vřetena 105 mm, kužel pinoly MK 5, zdvih pinoly 150 mm, rozměry 3000 × 1100 × 1450 mm
Do 3 dnů
854 990,01 Kč
Koupit
BER031356XL
Doporučujeme
Stroj výroba
Nadlimitní doprava
Soustruh Bernardo TITAN 800 x 2000 s digitálním odměřováním
výkon 7,5 kW, točná délka 2000 mm, točný průměr nad ložem 800 mm, otáčky (16 st.) 25 ÷ 1600 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 105 mm, kužel pinoly MK 5, zdvih pinoly 235 mm, rozměry 3800 x 1320 x 1580 mm
Dostupnost na dotaz
936 060,84 Kč
Koupit
BER031350XL
Stroj výroba
Nadlimitní doprava
Soustruh Bernardo TITAN 660 x 1500 s digitálním odměřováním
výkon 7,5 kW, točná délka 1500 mm, točný průměr nad ložem 660 mm, otáčky (16 st.) 25 ÷ 1600 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 105 mm, kužel pinoly MK 5, zdvih pinoly 235 mm, rozměry 3130 x 1200 x 1520 mm
Dostupnost na dotaz
793 421,20 Kč
Koupit
PRO25015018
Nadlimitní doprava
Univerzální soustruh Proma SPI-3000 s digitálním odměřováním
napájecí napětí 400 V, výkon 7,5 kW, točná délka 3000 mm, točný průměr nad ložem 660 mm, otáčky (12 st.) 36 ÷ 1600 U.min-1, kužel vřetena MK 7, průchod vřetena 105 mm, kužel pinoly MK 5, zdvih pinoly 150 mm, rozměry 4500 × 1100 × 1450 mm
Do 3 dnů
949 990,00 Kč
Koupit
PRO25015012
Nadlimitní doprava
Univerzální soustruh Proma SPI-1000 s digitálním odměřováním
napájecí napětí 400 V, výkon 7,5 kW, točná délka 1000 mm, točný průměr nad ložem 660 mm, otáčky (12 st.) 36 ÷ 1600 U.min-1, kužel vřetena MK 7, průchod vřetena 105 mm, kužel pinoly MK 5, zdvih pinoly 150 mm, rozměry 2500 × 1100 × 1450 mm
Dostupnost na dotaz
807 490,00 Kč
Koupit
