- Motor - výkon S1 100% [W]: 7 500
- Motor - výkon S6 40% [W]: 11 000
- Napájecí napětí [V]: 400
- Točný průměr [mm]: 460
- Točný průměr nad suportem [mm]: 260
- Výška hrotů [mm]: 230
- Točná délka [mm]: 1 400
- Šířka lože [mm]: 305
- Otáčky vřetena (plynule) [U.min-1]: 270 ÷ 830 / 831 ÷ 2 500
- Provedení vřetena: A2-6"
- Průchod vřetena [mm]: 65
- Zdvih pinoly [mm]: 152
- Průměr pinoly [mm]: 68
- Kužel pinoly: MK 4
- Rozsah posuvu v ose X [mm]: 230
- Rozsah posuvu v ose Z [mm]: 1 350
- Rychloposuv v ose X [mm.min-1]: 7 500
- Rychloposuv v ose Z [mm.min-1]: 10 000
- Řídící systém: Fagor 8055 TC
- Hlavní rozměry stroje [mm]:
- Hmotnost [kg]: 2 600

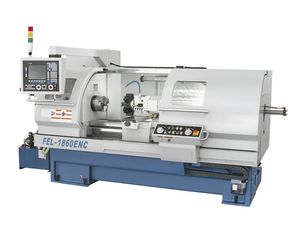

CNC soustruh Bernardo FEL 1860 ENC - 460x1500
řídící systém Fagor 8055 TC, napájecí napětí 400 V, výkon 7,5 kW, točná délka 1400 mm, točný průměr nad suportem 260 mm, otáčky (2 st. - plynule) 270 ÷ 2500 U.min-1, provedení vřetena A2-6“, průchod vřetena 65 mm, kužel pinoly MK 4, zdvih pinoly 152 mm
1 275 545,70 Kč
1 054 170,00 Kč
bez DPH
CNC soustruh Bernardo FEL 1860 ENC - 460x1500
CNC soustruh Bernardo FEL 1860 ENC - 460 x 1400
CNC soustruh-FEL je speciálně konstruován pro ekonomický způsob výroby jednotlivých kusů obrobků a malých sérií s vysokou přesností. Lze jej snadno použít i pro obrábění středně těžkých kusů.
CNC soustruh z naší nabídky s řídícím systémem Fagor 8055 TC
- CNC soustruh-FEL je speciálně navržen pro ekonomickou výrobu jednotlivých pracovních kusů a malých sérií s vysokou přesností.
Lze jej snadno použít i pro středně těžké až těžké obráběcí práce - Prizmatické lože ze šedé litiny, indukčně kalené a broušené
- Sériově dodáváno s 2-mi elektronickými, ručně ovládanými koly, pro ovládání pojezdu v osách X a Y
- Soustruh je v základním provedení vybaven kuličkovými šrouby, krokovými motory, centrálním mazáním pohybových šroubů a kluzných ploch pro obě osy
- Kalené a broušené pohybové kuličkové šrouby osách x a z zaručují vysoký stupeň přesnosti
- Široký příčný suport pro umístění různých systémů nožových držáků
- Pevný koník s velkým vyložením je ideální pro použití automatické 8-polohové revolverové nástrojové hlavy
- Plynulá regulace otáček s 2 pneumaticky řazenými stupni převodovky
- Vysoká rychlost rychloposuvů pro snížení prostojů
- Hlavní pohon vřetena a posuvy jsou s bezkartáčovými střídavými AC motory
- Hlavní vřeteno s ložisky s kosoúhlým stykem zaručuje vysokou přesnost běhu
- Krátká doba učení - s řídícím systémem Fagor 8055 TC lze dosahovat okamžité výsledky při soustružení
- Uživatelsky komfortní a snadno zvládnutelný řídící systém Fagor 8055 TC lze ovládat bez znalosti programování
- Stabilní vřeteník s uložením vřetena v přesných ložiscích (vrtání vřetene 65 mm)
Součásti dodávky CNC soustruhu Bernardo:
- Řídící systém Fagor 8055 TC
- 3čelisťové sklíčidlo prům. 250 A2-6“
- Automatická 8polohová revolverová nástrojová hlava
- Hydraulicky ovládaná pinola koníku
- Chladicí systém
- Čtyřstranný otočný nožový držák
- LED pracovní osvětlení
- Otočný hrot MK 4
- Pohyblivý ovládací panel
- Automatické mazání vřeteníku
- Automatické mazání podélných a příčných saní
- 2 elektronická ruční kolečka na pomocném panelu řídícího systému pro nastavení pozice X a Z
- Sériové rozhraní RS 232
- Úplný ochranný kryt stroje
- Obslužné a servisní nářadí
Technické parametry
